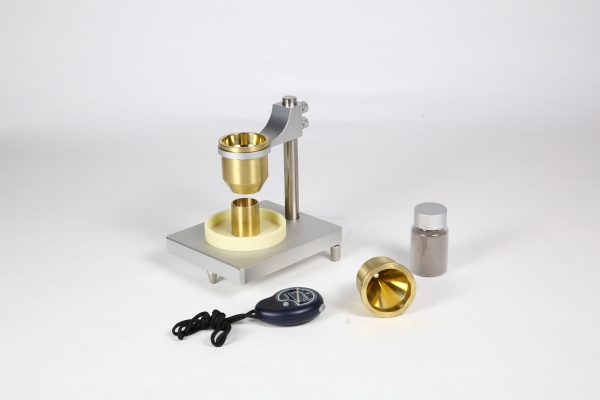

金屬粉末外觀(guān)密度和流動(dòng)度QL-1002

描述

粉體在我們日常生活和工農業(yè)生產(chǎn)中的應用非常廣泛。如金屬、面粉、水泥、塑料、造紙、橡膠、陶瓷、藥品等等。在不同的應用領(lǐng)域中,對粉體特性的要求是各不相同的。以金屬粉末說(shuō)明:

Hall金屬粉末流動(dòng)度?Flow Rate of Metal Powder

根據ASTM B213. JISZ 2502. GB/T 1482. ISO4490 ?為標準

理論基礎::

1、粉末流動(dòng)度的量測方式和粉末于充填模穴之流動(dòng)之特性相似,它影響生產(chǎn)速

率和壓縮零件的均一性。

2、當內部顆粒摩擦增加時(shí),其流動(dòng)度將降低。



3、粉末的濕度和水分含量將影響流動(dòng)度。

4、此測試使用于粉末制造工廠(chǎng)和零件生產(chǎn)工廠(chǎng)。

5、微細粉末、潮濕的粉末不可量測。

所需配備:

1、馬表:0.1秒

2、中國金鋼砂粒度<106μm ?50g*5次—-校正用—–每六個(gè)月校正一次

3、天平:50g ??0.1g

4、烘箱:102℃~107℃

5、連續做5 次,每次不可超過(guò)0.4秒

6、漏斗角度:60°、漏斗小孔:?ψ2.5mm

7、粉收集容器

8、補正系數:40.0/標準試料的流速平均值。

9、流動(dòng)度=連續測三次所得之平均值×補正系數。以S/50g表示。

10、若流動(dòng)度增加到57.0秒時(shí)?表示漏斗孔太大需更換。

為何需要補正系數?

由于流動(dòng)度計器表面的粗度將造成流速改變的因素,所以根據經(jīng)驗而家以補正。

中國金鋼砂標準試料的流速為(40±0.5)/50g???sk-1002配的流速為(60±0.5)/50g

金屬粉末外觀(guān)密度和流動(dòng)度測定參考表

???????????特??性

粉末種類(lèi)

外觀(guān)密度

g/cm3

流動(dòng)度

S/50g

流動(dòng)度平均

重復性rS

流動(dòng)度平均

再現性RS

球狀的青銅粉5.04120.10.8
鐵粉﹟12.46310.72.5
鐵粉﹟23.03261.02.1
鐵粉含潤滑油3.18261.32.2
青銅粉含潤滑油3.31311.72.6
黃銅含潤滑油3.61424.18.7

金屬粉末外觀(guān)密度(非自由流動(dòng)的金屬粉末)

根據ASTM B212. B329 JISZ 2504. GB/T 1479. ISO3921 ?為標準

理論基礎:在已知容積的容器填充粉末,外觀(guān)密度=粉末重量/已知容積。ρ=m/v

1、粉末外觀(guān)密度測試提供粉末物理特性評定的準繩。

2、外觀(guān)密度的測定是相似于當零件制造時(shí),粉末填充到模穴的固定容積之粉末重量的相互關(guān)系。此關(guān)系的程度是介于此測量結果和粉末的質(zhì)量在每次個(gè)別應用變化之間。

所需配備:

1、密度杯:內徑28mm?最新標準?內徑為30?mm 可選擇 容積πd2h/4=25 cm3

2、漏斗底部到密度杯上緣距離25mm

3、天平:200g ?0.01g

4、?一條直徑2.5mm長(cháng)150mm的線(xiàn)

5、漏斗角度:60°、漏斗小孔:ψ5±?0.08mm

6、外觀(guān)密度:M/V=g/cm3

7、沒(méi)有磁性的刮刀,抹平溢出的粉末

8、密度取到0.01g/cm3的精度

金屬粉末外觀(guān)密度(自由流動(dòng)的金屬粉末)

根據ASTM B212. B329 JISZ 2504. GB/T 1479. ISO3921 ?為標準

理論基礎:在已知容績(jì)的容器填充粉末,外觀(guān)密度=粉末重量/已知容積。ρ=m/v

1、粉末外觀(guān)密度測試提供粉末物理特性評定的準繩。

2、外觀(guān)密度的測定是相似于當零件制造時(shí),粉末填充到模穴的固定容積之粉末重量的相互關(guān)系。此關(guān)系的程度是介于此測量結果和粉末的質(zhì)量在每次個(gè)別應用變化之間。

所需配備:

1、密度杯:外徑28mm ?容積πd2h/4=25±?0.03 cm3

2、漏斗底部到密度杯上緣距離25mm

3、天平:200g ?0.01g

4、漏斗角度:60°、漏斗小孔:ψ2.5±?0.08mm

5、外觀(guān)密度:M/V=g/cm3

6、沒(méi)有磁性的刮刀,抹平溢出的粉末

7、密度取到0.01g/cm3的精度

注意:測試樣品會(huì )受到溫度、水分、油、硬脂酸、硬脂酸鹽、蠟而改變其粉末的特性。
